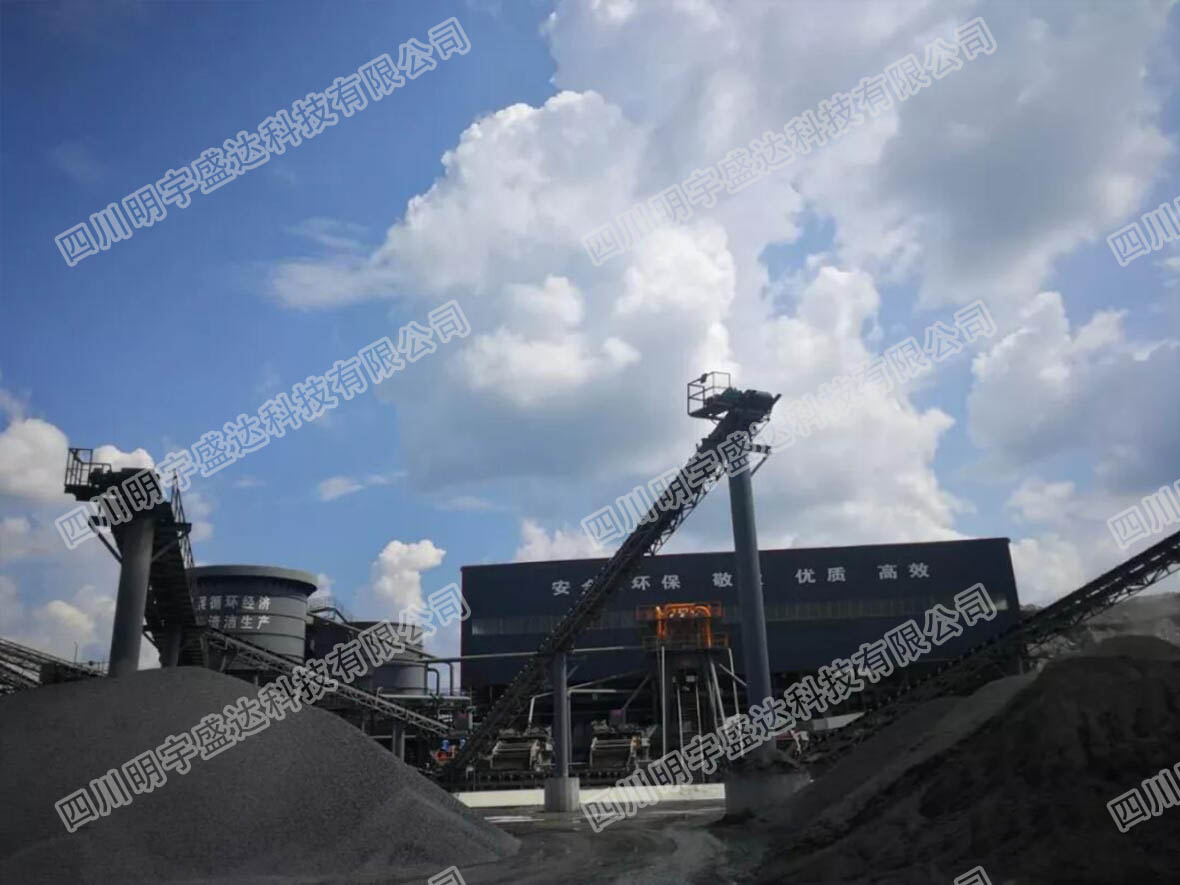

項目名稱:綿陽某砂石廠
項目地點:四川省綿陽市
產量:時產800方(技改后,原設計時產600方)
原材料:夾砂鵝卵石
成品種類:天然砂、0-6mm商混用機制砂、0-6mm干機制砂、10-20mm石子、20-31.5mm石子。
生產廠房占地面積:5000㎡
總功率:3500Kw
設備配置:
序號 |
設備名稱 |
規格型號 |
數量 |
1 |
顎式破碎機 |
顎破機75kw |
3臺 |
2 |
圓錐機 |
圓錐機 220Kw |
3臺 |
3 |
制砂機 |
立軸式沖擊破 250KW*2 |
3臺 |
4 |
振動篩 |
3YAQ2770 2700mm*7000mm三層 37kw |
3臺 |
5 |
振動篩 |
3YAQ2470 2400mm*7000mm三層 30Kw |
6臺 |
6 |
螺旋洗砂機 |
HXLS1570 1500mm*7000mm 15kw |
16臺 |
7 |
脫水篩 |
HXTS2455 2400mm*5500mm 22kw |
8臺 |
8 |
尾砂回收塔 |
1000型 110kw*2 |
1臺 |
9 |
帶式壓濾機 |
3500型 |
2臺 |
設計亮點:

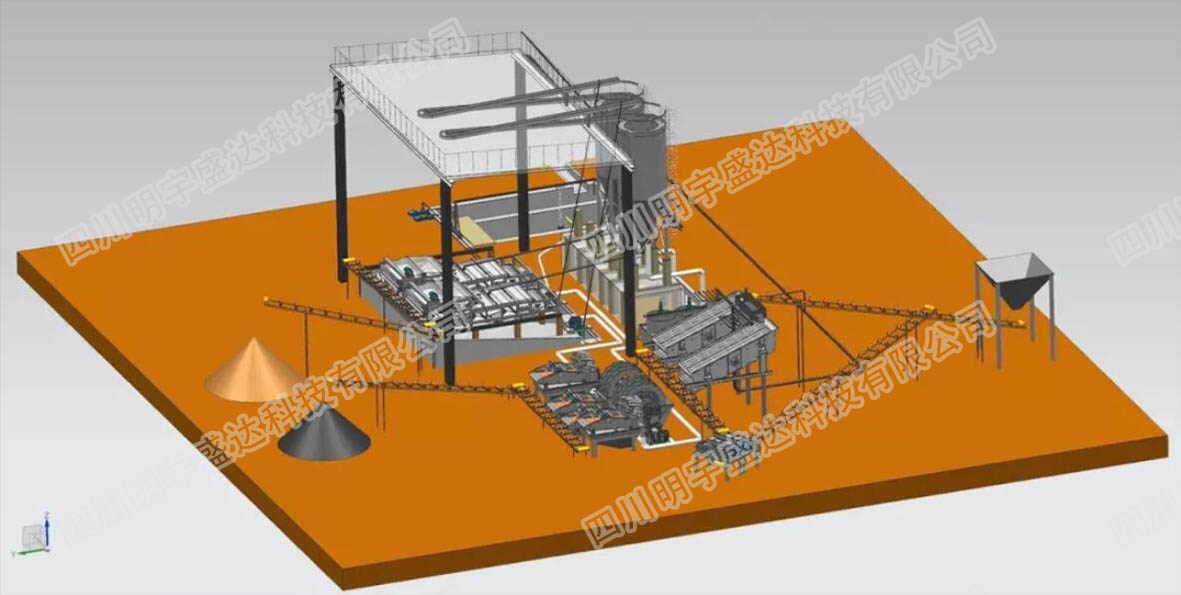

(1)生產車間和污水處理站均在一個廠房內,節約土地,整個生產車間占地5000平米。
(2)控制室與主機設備距離近,可以有效縮短電纜長度;
(3)整個生產車間采用下沉式設計,原材料堆場和成品堆場在地平面以下,通過高圍墻進行遮擋,可以有效降低原材料和成品堆高,通過噴霧可以有效降低車間外揚塵。
(4)上料系統采用地倉上料,節省場地內轉運費用。

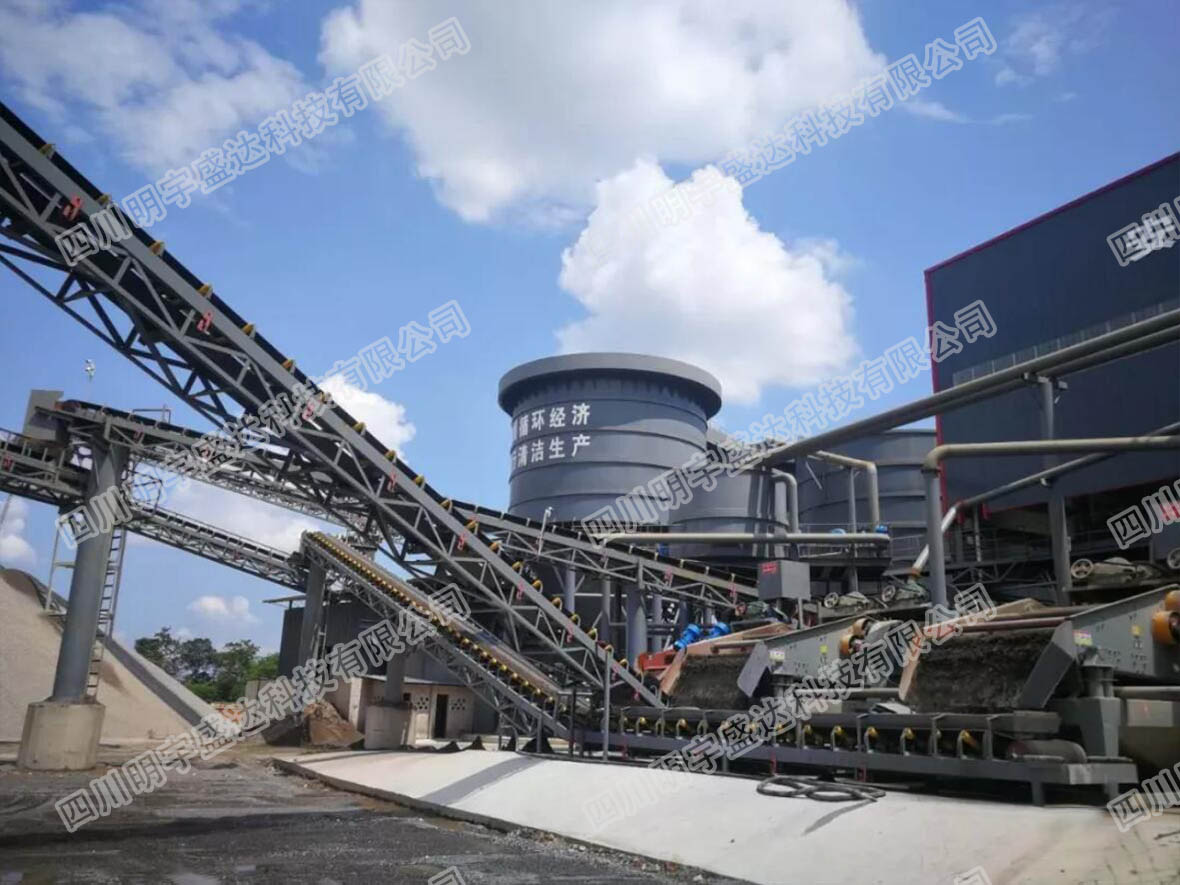

(5)采用尾沙回收塔,一方面,可以回收尾沙,避免浪費;另一方面便于調節沙的級配。同時處理污水可以減少一級泵送。
分系統介紹:破碎工藝流程→除塵抑塵系統→污水處理系統→智能控制系統。
(1)破碎工藝流程:采用顎式破碎機+圓錐破碎機+立軸式沖擊破碎機(制砂機)三級破碎。
(2)除塵抑塵系統:整個工藝采用濕法生產,另外車間采用空中降霧系統,有效擬制空中揚塵。
(3)污水處理系統:
生產加工過程中需要進行洗砂操作以便從原料中分離出成品砂石,期間會產生洗砂尾水。洗砂尾水的主要污染物指標是懸浮物,懸浮物大量存在形成泥渣水,從而導致水體污染,無法循環使用。根據要求,需要對生產廢水進行處理,達到環保要求。項目考慮將處理后的廢水進行回用。
污水處理采用集成式水處理:

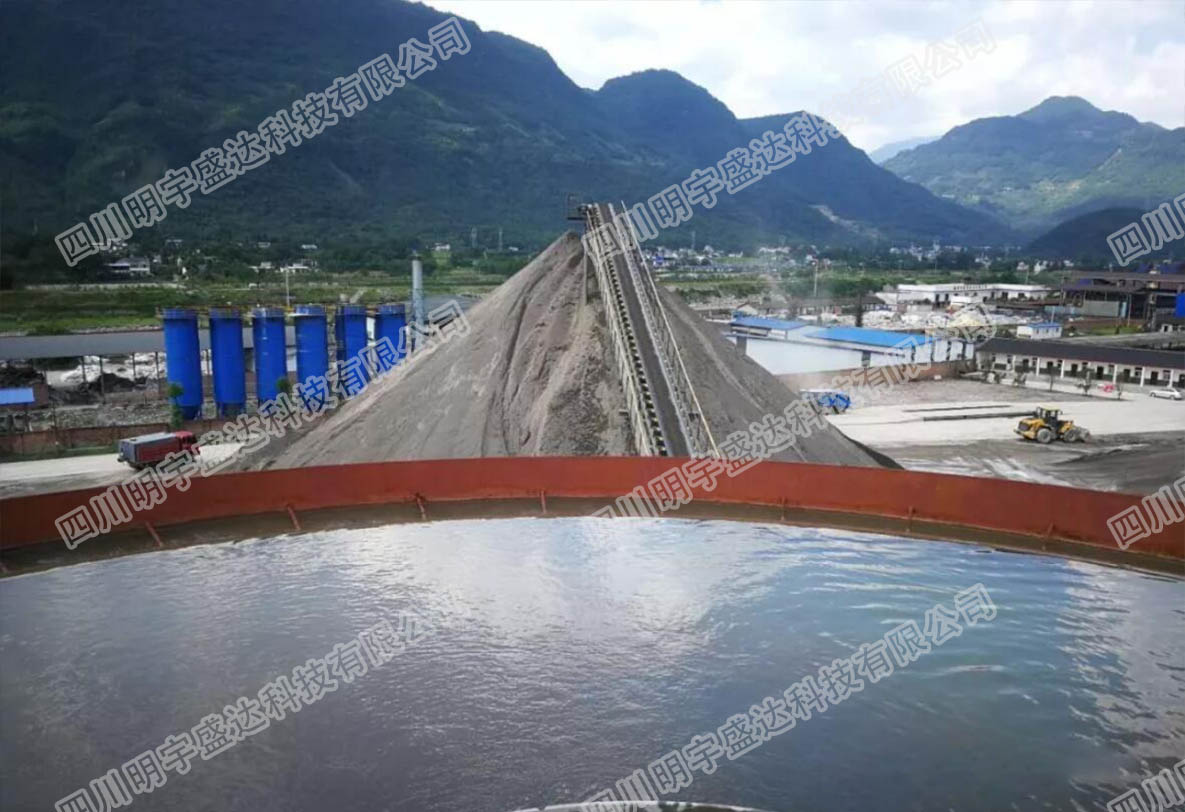

洗砂尾水的處理以降低廢水中的懸浮物為主,即進行渣水分離。洗砂尾水經污水池流至濃密罐加藥進行沉淀,沉淀后的上清液流至清水池,進行生產回用。濃密罐沉淀所產生的下層泥漿均流入中轉罐,之后進入壓濾機,通過壓濾機脫水處理,產生的泥餅外運處置。
